为便于用户选型特附诺文科矿井轴流主通风机系列中部分常用风机及装置的性能曲线,该曲线为叶轮从1969mm至3516mm,流量范围从40m3/s至600m3/s,风机全压从400Pa至6000Pa,曲线的使用说明如下:
所附的风机性能曲线是在模拟实际现场管网布置的基础上,进行整个实验计算得出的。
所给的性能曲线是按大气温度t=20℃,大气压B=760mmHg(101325Pa)、输送气体密度ρ=1.2kg/m3的标准进气状态,转速为电机同步转速计算作出的。如果风机实际使用条件有变化时,根据相似理论,其性能应按下列各式进行换算,然后按换算后的性能参数进行选型。
(1) 当输送气体密度ρ、转速n改变时的换算式: Q = Q0n/n0 (1-1) Pst = Pst0(n/n0)2(ρ/ρ0) (1-2) N = N0(n/n0)3(ρ/ρ0) (1-3) η = η0( (1-4)
(2) 当大气压力B及其温度t改变时的换算式: Q = Q0 (2-1) Pst = Pst0(B/B0)(273+t)/(273+t0) (2-2) N = N0(B/B0) (273+t)/(273+t0) (2-3) η = η0( (2-4)
式中Q0、Pst0、N0、η0、n0、B0、t0等分别表示标准进气状态的流量、静压、功率、效率、同步转速、大气压力和温度;Q、Pst、N、η、n、B、t等分别表示实际工作条件下的流量、静压、功率、效率、同步转速、大气压力和温度,其中Pst0值为风机入口风门前的进气负总压。

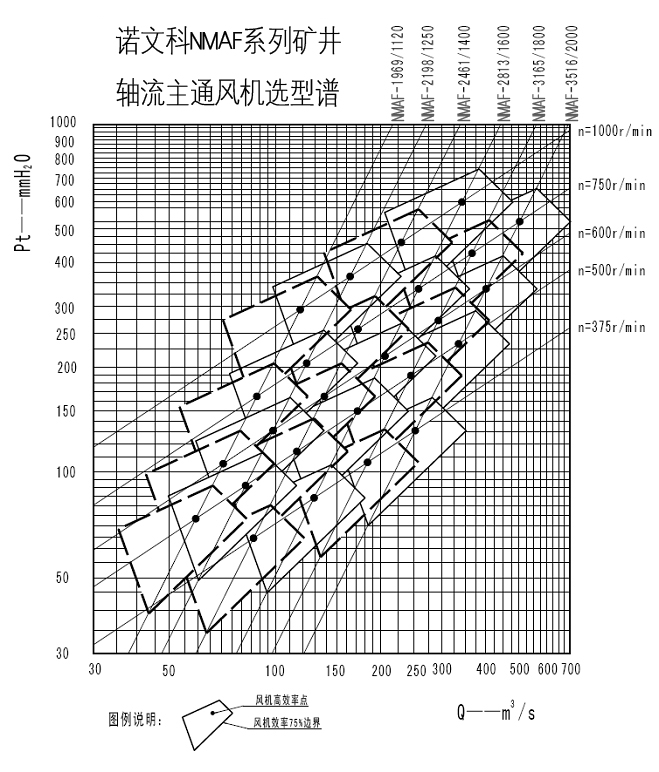

下图给出了诺文科矿用轴流风机系列产品的初步选型图谱,用户可根据所需的流量、全压(为负压加上入口风门、出口管道、扩散塔以及出口动压损失),可以从图中快捷方便的找到对应的风机型号及其转速,若需该种风机的性能曲线,请联系Novenco本图仅给出单级风机部分图谱,诺文科还有成熟的双级风机产品,如果用户所需的参数超出本图范围或比较特殊的参数,我们仍可选出对应的高效风机,我们将免费为用户提供风机的技术选型。
诺文科矿井轴流主通风机型号表示方法
NMAF – 1969 / 1120 - 1 N-novenco(诺文科)M——mine(煤矿)
A——axial(轴流式)F——fan(风机) 1969——叶轮直径(mm) 1120——轮毂直径(mm) 1——单级(2为双级)
